חברת דופלומטיק מייצרת רכיבים הידראוליים לתעשייה משנות השבעים.
השסתומים מתוצרת חברת דופלומטיק מתאימים במיוחד למכונות במתקני ייצור ומאפשרים שליטה עדינה ומדוייקת. לשסתומים מתוצרת דופלומטיק זמני תגובה מהירים ורמות גבוהות של דיוק.
מוצרים מתוצרת דופלומטיק נמצאים במגוון רחב של תעשיות. מבין המגזרים השונים בהם נעשה שימוש באביזרים הידראוליים מתוצרת Duplomatic (למידע נוסף על אפליקציות שונות):
תעשייה כבדה
פסי ייצור
תחנות כוח
שסתומים לתעשייה נדרשים לעבודה מדוייקת וזריזה בעומסים גבוהים. הזריזות והדיוק של שסתומים מתוצרת Duplomatic מאפשרים עבודה בתפוקה גבוהה בתחומי תעשייה רבים.

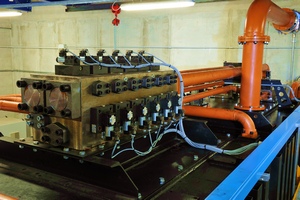

בתמונה - מכבש ומניפולטור לחישול פלדה המונעים על ידי שסתומי דופלומטיק. למידע נוסף על יישום זה.
פסי ייצור דורשים עבודה מדוייקת לאורך זמן עם חסינות להפרעות ותקלות. רכיבים מתוצרת duplimatic מתאימים ליישום של מנגנוני הגנה שונים. לשסתומים מתוצרת Duplomatic יש דיוק גבוה, מה שמאפשר ייצור ברמה גבוהה.
באפליקציות של ייצור אנרגייה יש צורך בשליטה עדינה לאורך זמן. יש להגיע לרמות דיוק גבוהות בכל זמן נתון כאשר העומסים על המערכת ובהתאם לכך דרישות הלחץ והספיקה משתנות תדיר. חברת Duplomatic מייצרת שסתומים המתאימים ליישומים אלו.

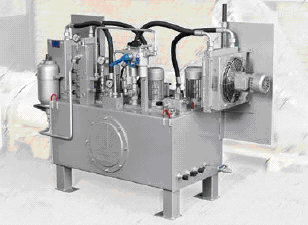

בתמונה - מערכת אספקת שמן לשסתום שקובע מהירות סיבוב של טורבינת קיטור בתחנת כוח. למידע נוסף על יישום זה.
מוצרים
לחברת Duplomatic מגוון רחב של מוצרים לשוק התעשייתי וגם לשוק המובייל. חברת י. ביבאס מפיצה מגוון רחב של מוצרים מתוצרת Duplomatic. חלק מהמוצרים שאנו מפיצים (לרשימת המוצרים המליאה):
סלקטורים

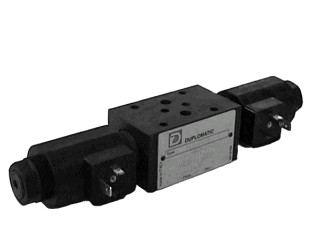

סלקטורים להפעלה ישירה
סלקטור בהפעלה ישירה על ידי סולנואיד להתקנה על פלטה נושאת בתקן CETOP RP121H. הסלקטור מגיע עם בגרסת 3 ו-4 יציאות עם ספולה בעלת 2 או 3 מצבים, על פי הצורך.
סלקטורים אלו מתאפיינים במעברים פנימיים גדולים, ולכן ירידת הלחץ הנגרמת מהתקנת השסתום היא קטנה.
ההפעלה באמצעות סולונואידים רטובים, מתח הפעלה DC או AC, על פי הצורך. חיישן מיקום ספולה זמין בדגמים מסוימים.
סלקטורים במנגנון Poppet שמחליף את הספולה בסלקטורים רגילים מתאפיינים באפס דליפה. סלקטורים כאלו מתאימים ליישומים בהם יש צורך שלא תהיה דליפה דרך הסלקטור - גם בזמן עבודה וגם בהחזקת הלחץ במצב סטטי.
סלקטורים לסביבה בה יש חומרים פציצים. סלקטורים אלו מתאימים לתקן ATEX 94/9/CE ומתאימים לעבודה באטמוספירה שכלולה בתקן ATEX II 2GD עבור גזים או אבק. הסלקטור זמין בתצורות CETOP 3, CETOP 5, CETOP 7, CETOP 8 CETOP 10.
שסתומים לפריקת לחץ - בהפעלה ישירה או על ידי Pilot. מתאימים ללחצים עד 350 באר. כיוון לחץ הפריקה על ידי בורג עם אום נעילה.
שסתומים אלו נועדו לוויסות הלחץ המירבי במעגלים הידראוליים ולהגנה על רכיבים מפני עבודה בלחצים גבוהים או מפני לחצים פתאומיים שיכולים להיווצר במערכת כתוצאה מהעמסה פתאומית של בוכנות (למשל בתחילת מהלך).
שסתומים אלו מורידים את הלחץ ללחץ קבוע מראש במידה והלחץ לפני השסתום עולה על ערך מסוים. המטרה של שסתום כזה היא שמידה והלחץ במעגל הראשי עולה על ערך מסויים, הלחץ במעגלים המשניים לא יעלה על ערך נתון.
שימוש בשסתומים כאלו הוא למשל לוויסות של לחץ בקווי פיילוט.
שסתום 2 יציאות ו-3 יציאות לוויסות זרימה. השסתום מווסת את הזרימה על ידי שמירה על הפרש לחצים קבוע על היצרות ידועה. שסתום שלוש יציאות מנתב את הספיקה העודפת למיכל או למעגל משני.
עבור שסתום שתי יציאות נדרש נתיב זרימה חלופי לספיקה העודפת - למשל חלק אחר במעגל ההידראולי - או דרך אחרת להגביל את הספיקה העודפת (משאבה בספיקה משתנה). במידה ונתיב זה לא קיים הספיקה העודפת תזרום דרך פורק הלחץ של המערכת.
פלטות מקשרות שמאפשרות חיבור לשסתום על פי התקנים. הצינורות מתחברים בצד \ באחורי הפלטה. מספר תבריגים אפשריים. פלטות קיימות לכל סוגי השסתומים שמיוצרים על ידי חברת Duplomatic והן על פי התקנים הסטנדרטיים.

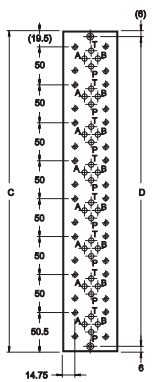

פלטה נושאת לשסתומי CETOP עם סקציות. ניתן להרכיב ולפרק סקציות מהבלוק לפי הצורך וכך לבצע שסתום סקציונאלי תוך כדי קבלת ביצועים של שסתומי CETOP ו\או שימוש בשסתומי CETOP רגילים.
שסתום אל חוזר במנגנון Poppet עם קפית החזרה להתקנה על קו הזרימה. זמין עבור ספיקות של עד 850 ליטר לדקה ובחמישה לחצי פתיחה שונים. החיבור לשסתום הוא בתבריג BSP.
אל חוזר לספיקות גבוהות שמתאים למערכות High/Low. שסתום זה מאפשר מעבר ספיקה גבוהה עם התנגדות נמוכה במילוי גרוויטציוני ונסגר לצורך הפעלת הלחץ בשלב השני של הדחיפה.
שסתום 2 יציאות ו-3 יציאות לוויסות זרימה. השסתום מווסת את הזרימה על ידי שמירה על הפרש לחצים קבוע על היצרות ידועה. שסתום תלת דרכי מנתב את הספיקה העודפת למיכל או למעגל משני.
מגברי אותות איכותיים לשליטה בשסתומים וציוד אחר בחוג פתוח. המגברים מקבלים אות בקרה מהבקר ומגבירים אותו להספק המאפשר הנעה של הסולנואיד בשסתום. הספק העבודה של השסתום מגיע ממקור כוח נוסף.
בקרי low level לשליטה בציוד בחוג סגור (עם משוב מחיישן מיקום על הבוכנה \ סולנואיד \ משאבה). הבקרים מקבלים פקודה לגבי תנועת המפעיל מבקר High Level ומפקדים על תנועת הציוד ללא התערבות נוספת. לחיבור ישיר לשסתום או דרך מגבר.
זמין בגרסא סגורה או בגרסת Eurocard, עבור מספר אפליקציות.
